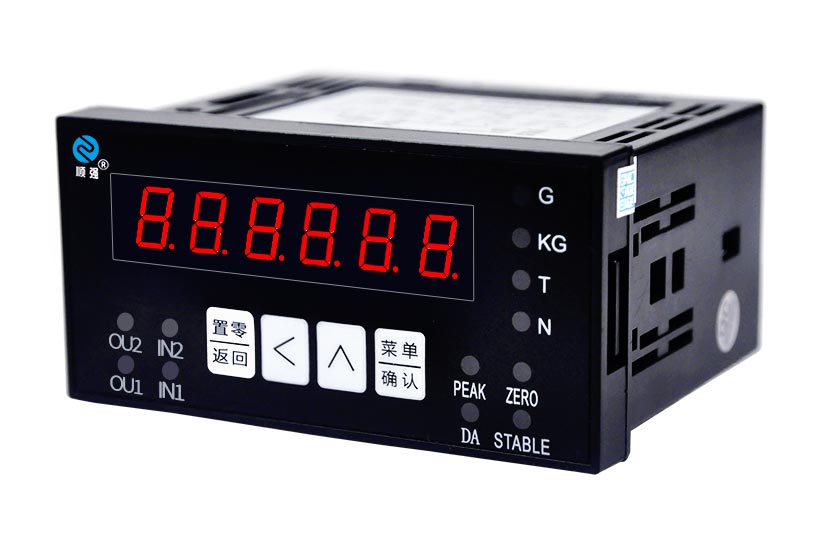

称重/测力/报警/峰值控制仪表（Weighing/force measurement/alarm/peak control instrument）
产品信息（Product information）
1. 产品型号：SQ-0225
2. 显示精度：1/10000
3. 产品功能：数字控制仪表
4. 显示窗口：单排6位LED显示
5. 工作电压：DC24V
6. 端口输出：2路晶体管+RS485

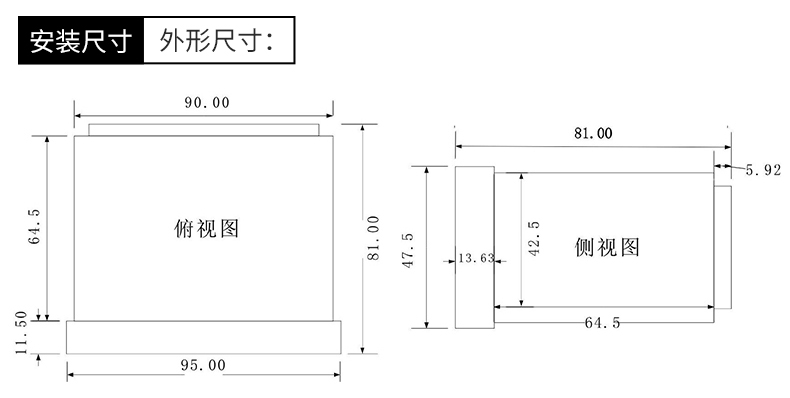

产品尺寸规格（Product size specification）
功能参数（Functional parameter）
显示窗口：单排6位LED显示 | 最大秤量：999999 |
阻抗：≥20MΩ | 零点漂移：≤10uV/℃ |
产品功率：≤10W | 工作温度：-10℃~50℃ |
显示范围：-99999~+99999 | 电源范围：DC24V（±5V） |
传感器类型：电阻应变式传感器 | 非线性误差：≤0.002%FS |
静态准确度等级：分辨率 900000 | 按键：菜单操作与快捷操作 |
A/D转换速度：≤100HZ | 分度值：可选1、2、5、10、20、50 |
零点漂移：≤0.05uV(@0.02MV/V） | 量程温度系数：≤10PPM/℃ |
静态准确度等级：分辨率900000 | 量程温度系数：≤0.02%FC/℃ |
传感器激励电压：DC5V,可并联4只350Ω传感器 | 开关量输入电压：DC24V |
开关量输入电流：4-6mA | 温度范围：≤90%相对温度(无凝结水) |
传感器类型：电阻应变式传感器 | 波特率：1200、2400、4800、9600、19200、38400 |
小数点：可选0、0.0、0.00、0.000、0.0000、0.00000、 最大信号输入范围：-3.6MV/V~3.6MV/V（相当于-18MV~18MV/V） | 开关量输出容量：2路/晶体管输出DC24V 0.5A |
接线面板介绍（Wiring panel introduction）

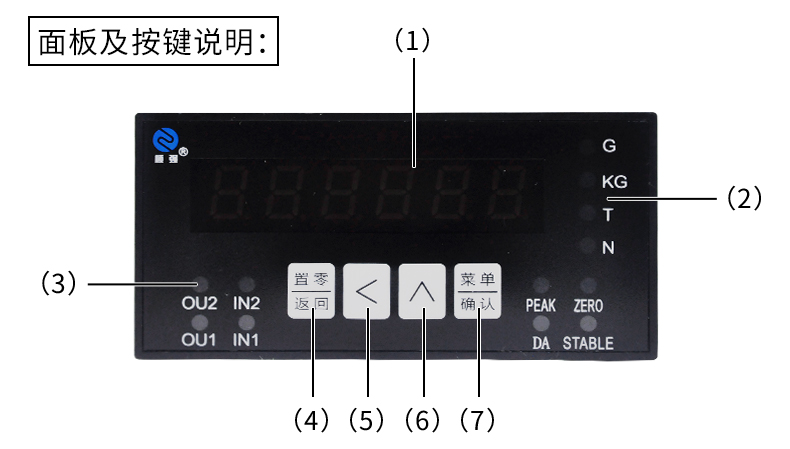

序号1（显示窗）在设置状态下，可切换显示毛重、净重、
峰值、谷值、峰-谷值在设置状态下，显示参数符号和数值
序号2（重量指示灯）g、Kg、t、N为重量指示灯，自定义重量单位时，所有重量指示灯灭
序号3（指示灯）IN1输入1显示灯；IN2输入2显示灯；OUT1输出1显示灯；OUT2输出2显示灯
序号4（置零丨返回）清零/返回键：短按进行清零操作（在主页面）；进入二级菜单之后短按进行翻项选择；进入设置激活状态后，短按取消激活状态；二级菜单下长按选项键3秒退出到主界面。
序号5（＜）位移键：主界面长按位移键3秒直接进入标定界面；二级菜单参数设置界面，短按激活设置；激活设置状态之后短按移动数字光标；在称重界面短按进行清皮操作。
序号6（∧）数据调整键：
进入二级菜单之后调整数据的大小；进入一级菜单之后选择各主菜单；在主界面短按该键选择上排显示：实时测量值、峰值、模拟量值，输入状态，输出状态。
序号7（菜单丨确认）菜单/确认键在主界面长按3秒进入一级菜单；在一级菜单短按确定键进入二级菜单在二级菜单内修改完数据短按确认键写入；在主界面短按，进入上中下限设定界面。

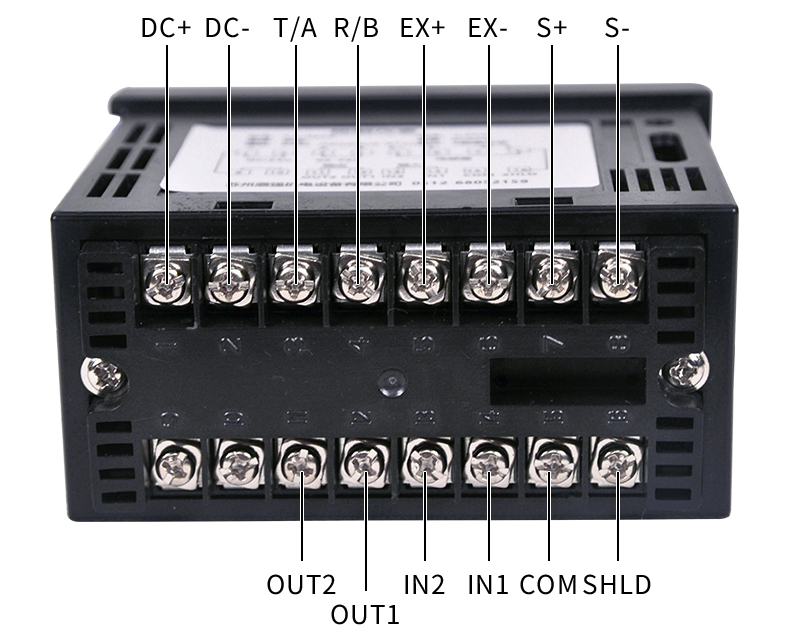

（OUT1/OUT2）2路晶体管输出
（IN2/IN1）2路晶体管输入
（COM）备用
（SHLD）传感器地线
（DC+）DC24V+
（DC-）零DC24V-&RS232地线
（T/A）RS232 TXD/RS485 A(+)
（R/B）RS232 RXD/RS485 B(-)
（EX+）激励电源+
（EX-）激励电源-
（S+）信号+
（S-）信号-

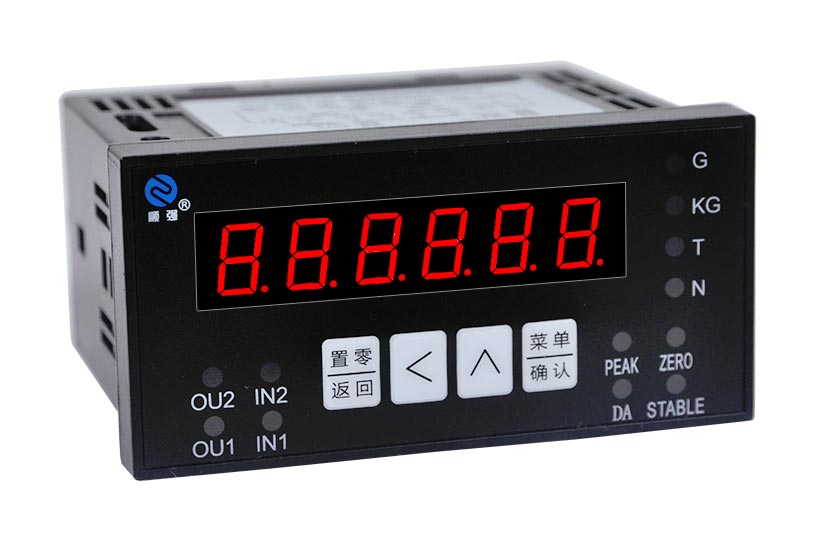

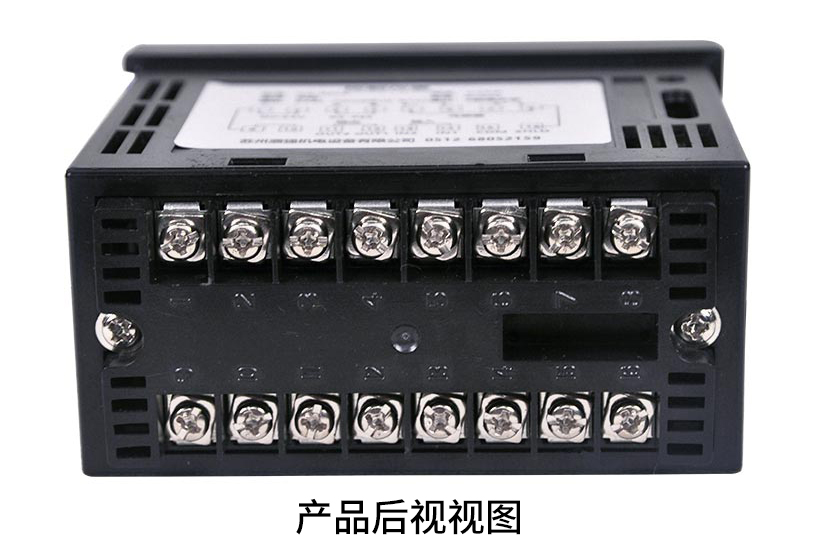

产品实拍图（Product real picture）
