电子人体秤压力传感器的原理？
称重传感器工作原理压电传感器：基于压电效应的传感器。是一种自发电式和机电转换式传感器。它的敏感元件由压电材料制成。压
电材料受力后表面产生电荷。此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。压电式传感器用
于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。它的优点是频带宽、灵敏度高、信噪比
高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷
放大器来克服这一缺陷。配套仪表和低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器的使用更为方便。它广泛应用于工程力
学、生物医学、电声学等技术领域。
都用来测重，压力传感器和称重传感器有什么不同？
首先，压力传感器分很多种，其中电阻应变式压力传感器和我们常用的电阻应变式称重测力传感的原理是差不多的；
其次，压力传感器是通过液体或者气体传递力，称重测力传感器是将被测物体直接与传感器连接或通过其他刚性物体连接；
最后，压力传感器是测量液体或者气体等的压力，单位是帕，称重测力传感器是测重量或者力，单位有kg、T、LB、N等
电子秤里安有几个压力传感器？
普通的电子天平，电子秤内装一个框式荷重传感器，不是压力传感器。
因为称量平台面积小，使用特制的支撑后就可以不考虑不均匀荷载。据我所知不论电子秤，还是电子吊秤都是有称重压力传感器的，特别是传感器，今迈的产品不错，可以多多了解，别的不是很清楚，希望能帮您，满意望采纳地磅吗？120吨的是6个压力传感器。别的不知道。
称重传感器的分类有哪些
称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。
称重传感器分类
称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。
包括光栅式和码盘式两种。
光栅式传感器利用光栅形成的莫尔条纹把角位移转换成62616964757a686964616fe4b893e5b19e31333365646238光电信号（图2）。光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。加在承重台上的被测物通过传力杠杆系统使表盘轴旋转，带动移动光栅转动，使莫尔条纹也随之移动。利用光电管、转换电路和显示仪表，即可计算出移过的莫尔条纹数量，测出光栅转动角的大小，从而确定和读出被测物质量。
码盘式传感器（图3）的码盘（符号板）是一块装在表盘轴上的透明玻璃，上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时，码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号，然后由电路进行数字处理，最后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。
在受被测物重力P作用时，液压油的压力增大，增大的程度与P成正比。测出压力的增大值，即可确定被测物的质量。液压式传感器结构简单而牢固，测量范围大，但准确度一般不超过1/100。
它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作(图6 )。极板有两块，一块固定不动，另一块可移动。在承重台加载被测物时，板簧挠曲，两极板之间的距离发生变化，电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少，造价低，准确度为1/200～1/500。
电阻、电感和电容是电子技术中的三大类无源元件，电容式传感器是将被测量的变化转换成电容量变化的传感器，它实质上就是一个具有可变参数的电容器。
电容式传感器具有下列优点：
(1)高阻抗，小功率，仅需很低的输入能量。
(2)可获得较大的变化量，从而具有较高的信噪比和系统稳定性。
(3)动态响应快，工作频率可达几兆赫，稠b接触测量，被测物是导体或半导体均可。
(4)结构简单．适应性强，可在高低温、强辐射等恶劣的环境下工作，应用较广。
随着电子技术及计算机技术的发展，电容式传感器所存在的易受干扰和易受分布电容影响等缺点不断得以克服，而且还开发出容栅位移传感器和集成电容式传感器：因此它在非电量测量和自动检测中得到广泛应用，可测量压力、位移、转速、加速度、A度、厚度、液位、湿度、振动、成分含量等参数。电容式传感器有着很好的发展前景。
缺点一：输出阻抗高，负载能力差
缺点二：输出特性非线性
缺点三：寄生电容影响大
它利用承重台上的负荷与电磁力相平衡的原理工作。当承重台上放有被测物时，杠杆的一端向上倾斜；光电件检测出倾斜度信号，经放大后流入线圈，产生电磁力，使杠杆恢复至平衡状态。对产生电磁平衡力的电流进行数字转换，即可确定被测物质量。电磁力式传感器准确度高，可达1/2000～1/60000，但称量范围仅在几十毫克至10千克之间。
磁极变形式
铁磁元件在被测物重力作用下发生机械变形时，内部产生应力并引起导磁率变化，使绕在铁磁元件（磁极）两侧的次级线圈的感应电压也随之变化。测量出电压的变化量即可求出加到磁极上的力，进而确定被测物的质量。磁极变形式传感器的准确度不高，一般为1/100，适用于大吨位称量工作，称量范围为几十至几万千克。
弹性元件受力后，其固有振动频率与作用力的平方根成正比。测出固有频率的变化，即可求出被测物作用在弹性元件上的力，进而求出其质量。振动式传感器有振弦式和音叉式两种。
振弦式传感器的弹性元件是弦丝。当承重台上加有被测物时，V形弦丝的交点被拉向下，且左弦的拉力增大，右弦的拉力减小。两根弦的固有频率发生不同的变化。求出两根弦的频率之差，即可求出被测物的质量。振弦式传感器的准确度较高，可达1/1000～1/10000，称量范围为100克至几百千克，但结构复杂，加工难度大，造价高。
音叉式传感器的弹性元件是音叉。音叉端部固定有压电元件，它以音叉的固有频率振荡，并可测出振荡频率。当承重台上加有被测物时，音叉拉伸方向受力而固有频率增加，增加的程度与施加力的平方根成正比。测出固有频率的变化，即可求出重物施加于音叉上的力，进而求出重物质量。音叉式传感器耗电量小，计量准确度高达1/10000～1/200000，称量范围为500g～10kg。
转子装在内框架中，以角速度ω绕X轴稳定旋转。内框架经轴承与外框架联接，并可绕水平轴 Y 倾斜转动。外框架经万向联轴节与机座联接，并可绕垂直轴Z 旋转。转子轴 (X轴)在未受外力作用时保持水平状态。转子轴的一端在受到外力(P/2)作用时，产生倾斜而绕垂直轴Z 转动（进动）。进动角速度ω与外力P/2成正比，通过检测频率的方法测出ω，即可求出外力大小，进而求出产生此外力的被测物的质量。
陀螺仪式传感器响应时间快(5秒)，无滞后现象，温度特性好（3ppm）， 振动影响小， 频率测量准确精度高，故可得到高的分辨率(1/100000)和高的计量准确度(1/30000～1/60000)。
电阻应变式
利用 ?电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。

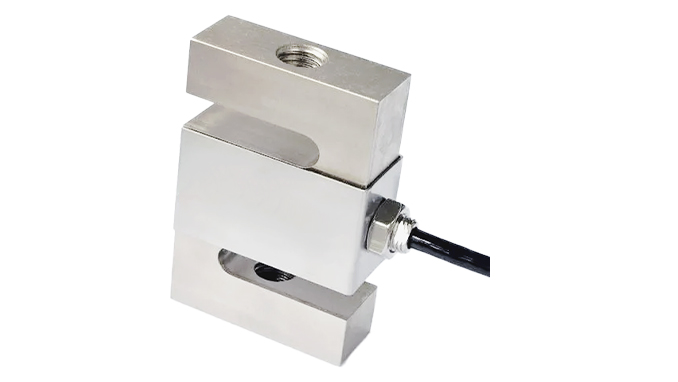

S型称重传感器
S型称重传感器如图所示是传感器中最为常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。传感器广的种类比较多，应用范围也比较广泛，但称重传感器有哪些种类？今天难得闲下来有空，请江西翼腾商贸有限公司的余工就简单的来介绍下几种传感器，希望对大家有所帮助，谢谢！
传感器主要有电阻应变式、电容式、差动变动器式、压磁式、压电式、振频式、陀螺式等。下面对几种常用称重传感器进行简要阐述：
1）电阻应变式与差动变压器式传感器 （见图一）
是将电阻应变计（电阻应变片）粘贴在弹性体上，当弹性体受外力（拉力或压力）作用产生形变时，电阻应变计将该形变转化成电量输出，通过相应的测量仪表检测出这个与外加重量成一定比例关系的电量，从而测出质量。
2）电容式与差动变压器式传感器 ?见图二
是通过弹性体将物体质量转换成位移，从而引起电容和电感的改变，利用相应的测量仪表检测出这个变化的电容量再换算成质量。
3）压磁式传感器 见图三
是利用铁磁物质在外加质量作用下，铁磁材料的磁导系数和磁阻的改变，从而使绕在铁心上的线圈阻抗变化，线圈阻抗的变化与质量成一定比例关系，因此检出线圈阻抗的变化，便可求得质量。
4）压电式传感器 ?见图4
是利用某些晶体介质在受一定方向外加质量作用是，引起内部正负电荷的相对转移，从而使晶体两端表面上出现符号相反的束缚电荷，其电荷密度与质量成正比关系。
5）振频式传感器 见图5
金属丝或金属膜片的固有震动频率的不紧与其几何尺寸、密度、材料有关，而且还与内部应力状态。当它们的几何尺寸、材料、密度一定时，外加的质量可以改变它们的内部应力，因而其振动频率也就相应改变，利用振频测量仪器测出频率的变化量，即可求得质量。
6）陀螺式传感器 见图6
是利用陀螺式进动特征和力矩效应工作的，是近几年来发展起来的一种新型的称重传感器，其特点是作用力方向上无位移，不存在静平衡问题以及弹性应变中的储能和恢复问题，因而无滞后，刚性大，线性好，响应快，分辨率高，稳定性好，抗干扰能里强。由于是直接数字输出，没有数模转换问题，因而陀螺式称重传感器引人注目。在上述称重传感器中，当前应用最为广泛的称重传感器是电阻应变式称重传感器，因为这种传感器的结构比较简单，技术比较成熟，制作容易，准确度高，稳定性好。
以上由江西翼腾商贸有限公司的余工为您专业解答，希望对您有所帮助，谢谢！最常见的几种传感器原理
您好，我是斯巴拓的技术人员。压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面我们简单地了解一些常见压力传感器的工作原理。广州斯巴拓电子科技
1、应变片压力传感器原理
力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
金属电阻应变片又有丝状应变片和金属箔状应变片两种。
通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是AD转换和CPU）显示或执行机构。
电阻应变片的工作原理
金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效
应。金属导体的电阻值可用下式表示：
式中：p------金属导体的电阻率(O cm2m)
S------导体的截面积(cm2)
L-----导体的长度(m)
我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变压力。
2、陶瓷压力传感器原理
抗腐蚀的陶瓷压力传感器也是基于压阻效应，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻（压敏电阻）印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电
压信号，标准的信号根据压力量程的不同标定为2.0 3.0 3.3mVV等，可以和应变式传感器相兼容。通过激光标定
，传感器具有很高的温度稳定性和长期稳定性，传感器通常自带温度补偿，因为压力接口是陶瓷，可以和绝大多数介质直接接触。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40?135°C，而且具有测量的高精度、高稳定性。电气绝缘程度＞2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，
在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
扩散硅压力传感器工作原理也是基于压阻效应，单晶硅材料在受到外力作用产生极微小应变，其内部原子机构的电子能级状态会发生变化，从而导致其电阻率剧烈变化（G因子突变）其电阻也就出现极大变化，这种物理效应称为压阻效应。利用压阻效应的原理，采集集成工艺技术经过掺杂、扩散，单晶硅晶向，制成应变电阻，构成惠斯通电桥，利用硅材料的弹性力学特性，在同一硅材料上进行各向异性微加工，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。
被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生于介质压力成正比的微位移，是传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的编织测量信号。
4、蓝宝石压力传感器原理
利用应变电阻式工作原理，采用硅-蓝宝石作为半导体敏感元件，具有无与伦比的计量特性。
蓝宝石系由单晶体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象，蓝宝石比硅要坚固，硬度更高，不怕形变；MS石有着非常好药弹性和绝缘特性（1000 0C以肖），因此，利用硅-蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使存高温条件下，也有很好的工作特性；蓝宝石的抗辐命障性极强；另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。用硅-蓝宝石半导体敏感元件制造的压力传感器和变送器，可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。
5、压电式压力传感器原理
压电传感器中主要使用的压电材料包括32313133353236313431303231363533e4b893e5b19e31333431353338有石英、酒石酸钾钠和磷酸二氢胺。其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。磷酸一.氢胺属于人造晶体，能够承受高温和相当高的湿度，所以己经得到了广泛的应用。
现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力
压电传感器主要应用在加速度、压力和力等的测量中。压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。它既可以用来测量大的压力，也可以用来测量微小的压力。
